sursa defecta dvd samsung ht-up30

Lun Noi 28, 2011 2:23 pm

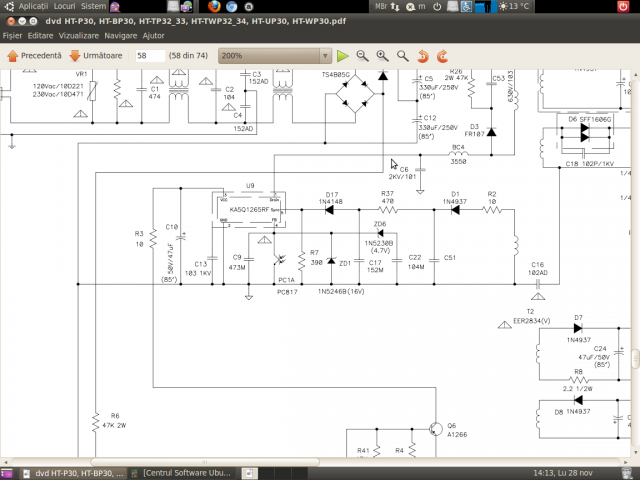

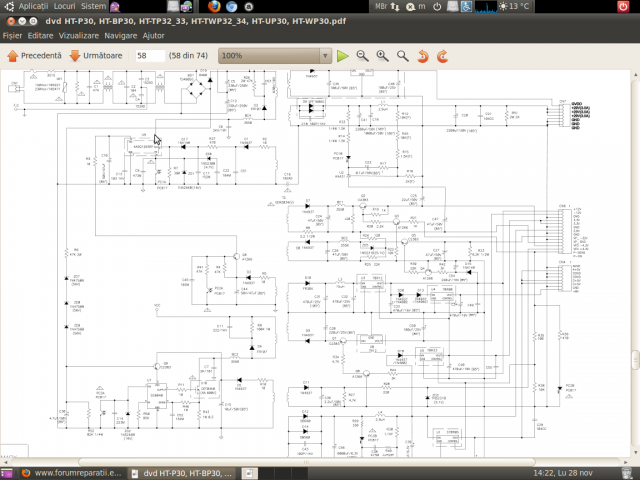

salut prieteni,am acest dvd la reparat si sursa refuza sa pornesca(nici macar tensiuni nu am).Cred ca este ars KA5Q1265RF,ce este acesta si cum afla daca este ars?Am masurat rezistentele si diodele de langa ''vinovat''.Atasez un print screen cu schema sursei.
Fişiere ataşate
0 x
Daca ceva functioneaza, nu-i bine sa-l repari.(Edward A. Murphy)

Gicu
Sponsorul PowerForum.ro

Pană dai de un raspuns bun, ia de aici un banc!

Doi purici se întâlnesc pe plajă. Unul tremura de frig rău de tot.
- Ce-i cu tine mă de tremuri în halul ăsta?
- Acum am sosit şi am călătorit pe mustaţa unui motociclist 200 km ca să ajung aici. Am crezut că voi îngheţa pe drum.
- Vezi, dacă eşti prost? Eu, dacă vreau să călătoresc, în primul rând aleg avionul, pentru că este cel mai rapid. Pentru asta, merg la aeroport, intru în toaleta de femei, mă bag în bikinii unei dame şi de aici încolo… confort total. Mă întind comod la căldurică şi de obicei trag un pui de somn până la destinaţie. Fă şi tu la fel data viitoare.
Trec două luni şi cei doi se întâlnesc din nou tot pe plajă şi unul dintre ei din nou tremură de frig.
- Ce-i cu tine din nou? Văd că nu m-ai ascultat…
- Ba dimpotrivă, am făcut exact cum m-ai sfătuit. Am mers la aeroport, am intrat în toaleta de femei, m-am băgat în bikinii unei blonde trăsnet, m-am întins la căldurică şi imediat am adormit.
- Şi atunci...?
- Unde crezi că eram când m-am trezit ???… tot pe mustaţa unui motociclist!
Avatar utilizator
PETRE
Site Admin
Mesaje: 4081
Membru din: Sâm Iun 18, 2011 8:38 pm
x 7
x 26

Re: sursa defecta samsung ht-up30

Lun Noi 28, 2011 2:48 pm

Verifica sa nu ai scurt pe diodele din secundar de la D5 pana la D14, dupa care inlocueste integratul.
0 x

adrian
Utilizator nou
Mesaje: 53
Membru din: Dum Sep 18, 2011 6:44 pm
Localitate: Bucuresti
x 1
x 1

Re: sursa defecta dvd samsung ht-up30

Lun Noi 28, 2011 3:52 pm

Deasemeni verifica daca ai tensiune macar vre-o 10v in baza tranzistorului Q9 implicit in pinul 2 al integratului U7. In caz contrar dai U7 afara si verifici. Daca apare tensiune la pinul 2 inseamna ca integratul este defect. Deci prima data trebuie rezolvata sursa pentru tensiunile mici, cea cu integratul U9 este posibil sa fie buna, neprimind comanda prin optocuplorul PC2.
In sursa FET-ului trebuie sa ai aprox. 300v, dupa care verifica si rezistentele din jurul Fet-ului CEF84N6.
Toate tensiunile se masoara fata de masa.
0 x

methanol
Utilizator nou
Mesaje: 30
Membru din: Sâm Oct 01, 2011 10:24 am

Re: sursa defecta dvd samsung ht-up30

Lun Noi 28, 2011 5:00 pm

adrian scrie:Deasemeni verifica daca ai tensiune macar vre-o 10v in baza tranzistorului Q9 implicit in pinul 2 al integratului U7. In caz contrar dai U7 afara si verifici. Daca apare tensiune la pinul 2 inseamna ca integratul este defect. Deci prima data trebuie rezolvata sursa pentru tensiunile mici, cea cu integratul U9 este posibil sa fie buna, neprimind comanda prin optocuplorul PC2.
In sursa FET-ului trebuie sa ai aprox. 300v, dupa care verifica si rezistentele din jurul Fet-ului CEF84N6.
Toate tensiunile se masoara fata de masa.

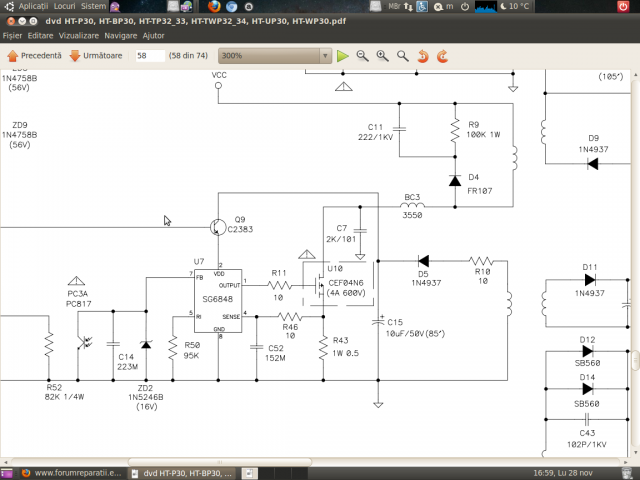

am scos u7 si mi-a aparut tensiunea de 20v pe pinul 2. Sg6848 rezulta ca este defect.Ceva inlocuitor sau se gaseste pe la noi asa ceva?
Fişiere ataşate
0 x
Daca ceva functioneaza, nu-i bine sa-l repari.(Edward A. Murphy)

petre67
x 2

Re: sursa defecta dvd samsung ht-up30

Lun Noi 28, 2011 5:18 pm

Nu am cunostinta de inlocuitor dar pentru a gasi componenta foloseste motorul de cautare http://www.allparts.ro sigur vei gasi.
0 x

Avatar utilizator
ANDRASONI
moderator
Mesaje: 1321
Membru din: Mie Oct 12, 2011 11:33 am
Localitate: CLUJ-NAPOCA
x 2
x 7
Contact: Yahoo Messenger

Re: sursa defecta dvd samsung ht-up30

Vin Dec 16, 2011 11:26 am

Teaba asta o rezolvati simplu si ieftin, comandati o sursa universala pt dvd-uri (care va scoate toate tensiunile necesare) de la "miv****,eu am schimbat multe si merg foarte bine, nu merita sa va complicati cu sursa originala. Succes, de la Cluj, numai bine!
