Schema ptr ACER AT2601W LCD TV

[rogen]

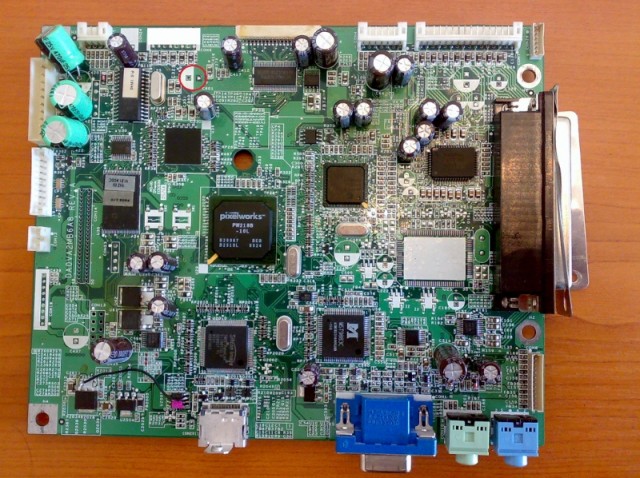

Salutare, am un tv lcd ACER AT2601W la care initial nu mergea tastatura (era blocata),am schimbat cond.electrolitici de pe placa de baza (vezi imaginea) si s-a deblocat (defect tipic ptr LCD_uri tip ACER) numai ca la unul din condensatori se pare ca sa defectat trecerea metalizata din cablaj (acum tastatura merge ,dar imaginea este desincronizata). Am scos cond. si l-am marcat cu cerc rosu (vezi img.). Daca cineva ma poate ajuta cu o schema va rog ! Nu reusesc sa dau de traseul care duce la cond. prin placa. Multumesc anticipat !
Placa este MAIN BOARD CA2D FV - 21VA2MB0008 si se potriveste ca schema si cu ACER AL2671W sau (posibil)AT3201W

[PETRE]

Pentru ACER AL2671W schema poate fi descarcata de aici: http://elektrotanya.com/acer_al2671w.pdf/download.html
Dupa ce se deschide pagina astepti pana apare "Get manual" undeva in partea dreapta jos si dai clic pe acesta.

[rogen]

Va multumesc ,dar este un ghid service, l-am vazut deja. Nu contine schema !

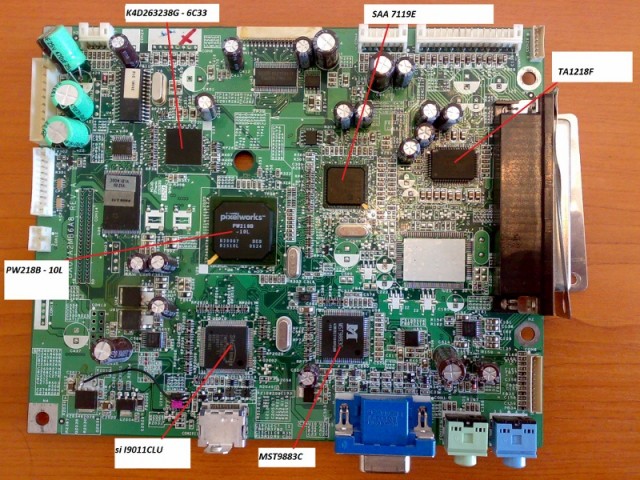

Va mai trimit o poza cu cateva detalii (numele componentelor principale)
