TV zander schema diferita

[ioncretu47]

Buna ziua! Am un tv Zander la care atacul etajului linii se face cu condensator si nu cu driver(transformator). Va rog daca e posibil sa-mi facilitati descarcarea unei asemenea scheme cu condensator in etajul de atac al etajului final. Ceea ce este pe forum pana acuma am vazut numai cu driver, si nu ma pot ajuta. Va multumesc.

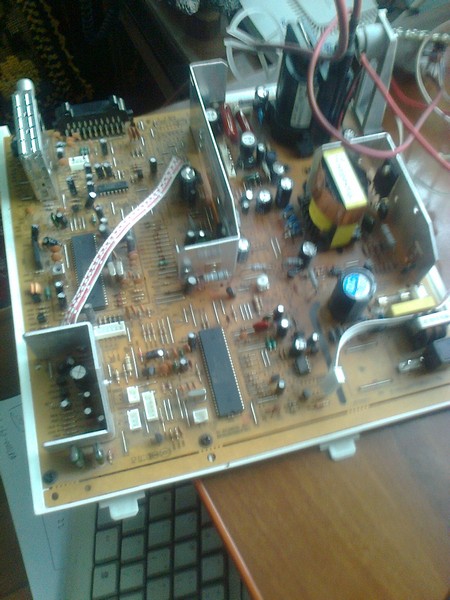

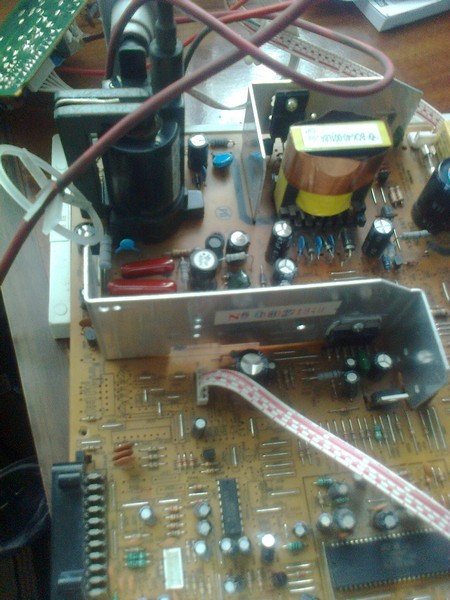

Am atasat fisierele cu pozele sasiului in real.

[PETRE]

Cu ce este facut?...(componente principale) si ce model este?

[Ion]

cititi pe placa unde scrie TV2K..... puneti continuarea aici.

[ioncretu47]

Model : FT 2101 21” Color TV
Pe cutie o eticheta : FT 2109P080605B2473
Trafo sursa : BCK-40-001L8A
Trafo linii : Konica BSC25-0272 I.T.01210000088

Integratele mari au urmatoarele specificatii:
ST 92195C781/MTH FORESEE – WKS 2203 D VP MLT 22816
STV 2246H 220 C6 VH MLT 22816

SELECTOR CANALE : jinxin UVC68K5VEA 1.U.02000000051
Langa selector este scris indicatorul TU201
Nu mai porneste, indicatorul optic este activ nu am inalta tensiune.
Tranzistorul final linii la masura este bun.
La examinarea vizuala nici o piesa nu este arsa sau <umflata>.

[vizicon]

Sper ca e ce cauti.

[ioncretu47]

Multumesc foarte mult. Cu respect! userul ioncretu47

[ANDRASONI]

Nu aveti pe placa T301? Daca ar fi fara trafo driver, finalul de linii ar trebui sa fie Darlington( BU808DFI~ 2SC5388).
