defect tv arctic 20 cb 0,sasiu beko e1
Scris: Lun Iul 09, 2012 11:54 pm
de nicu

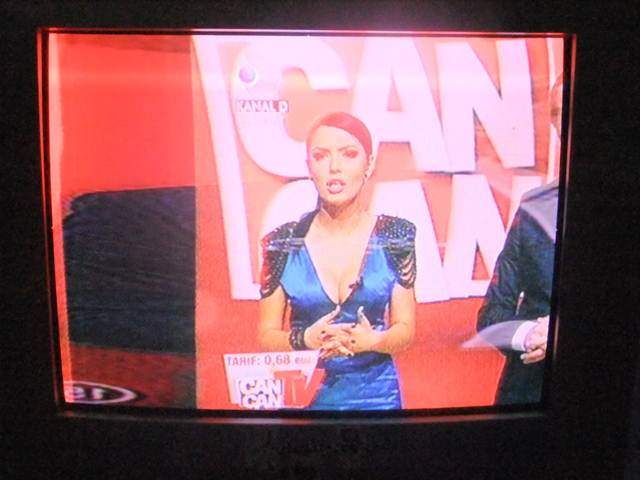

va salut. am un tv arctic model 20 cb 0,sasiu beko e1 care face urmatoarea figura: apare imaginea normal,dar aceasta este decalata spre dreapta vreo 10 centimetri.tensiunile de 117v,33v,12,5v,6v si 3,3v sint normale.tensiunile recuperate nu le-am masurat.are procesor tda 9345,sursa cu tda 16846 si 3n60fp.atasez o poza.ati mai vazut asa ceva?va rog spuneti-mi de unde sa incep.
Fişiere ataşate:
Re: defect tv arctic 20 cb 0,sasiu beko e1
Scris: Lun Iul 09, 2012 11:56 pm
de nicu
- DSCF2348 5.JPG (34.17 KiB) Vizualizat de 8260 ori
Re: defect tv arctic 20 cb 0,sasiu beko e1
Scris: Mar Iul 10, 2012 5:32 am
de nicumicu
Salut,incepe prin curatarea placii de praf,observarea locurilor unde cablajul este incalzit ,refacerea lipiturilor,verificarea contactelor la mufe(in special la bobinele de deflexie)schimbarea condesatorilor umflati sau scursi.Verifica C 510 ,521 ,523 ,514, 518 si R529.Masoara tensiunile si posteaza-le.Succes.
Re: defect tv arctic 20 cb 0,sasiu beko e1
Scris: Mar Iul 10, 2012 8:29 am
de PETRE
Daca nu obtii rezultate cu indicatiile de mai sus, incerca si o rescriere a memoriei cu dump-ul atasat. Am pus si schema sasiu beko E1.
Am impresia ca lipseste culoarea verde pe imagine, dar asta pe urma.
Re: defect tv arctic 20 cb 0,sasiu beko e1
Scris: Mar Iul 10, 2012 11:46 am
de nicu
va salut.am schimbat toti condensatorii enumerati cu unii noi.am schimbat c530 si c707 de pe bara de 155v si totusi am 200 de volti aici.am 47v tensiunea recuperata pt baleiaj vertical.tensiunea de 14v este doar 12.in rest,tensiunile de 5,8 si 10v sint exacte.aveti dreptate,chiar se vede cam pe rosu,dar nu am verificat deocamdata finalii video.ce sfaturi imi mai puteti da?va multumesc pentru timpul acordat.
Re: defect tv arctic 20 cb 0,sasiu beko e1
Scris: Mar Iul 10, 2012 11:48 am
de nicu
nu am mai scris dumpuri pana acum dar o sa imi fac un programator mai simplu si o sa incerc si asta.
Re: defect tv arctic 20 cb 0,sasiu beko e1
Scris: Mar Iul 10, 2012 2:42 pm
de nicumicu
Verificati tranzistorii si diodele de pe placa FV , apoi faceti reglajele din meniul service(pina faceti programatrul pentru dump ).
Re: defect tv arctic 20 cb 0,sasiu beko e1
Scris: Mar Iul 10, 2012 4:04 pm
de nicu
tv-ul este rezolvat!imaginea a revenit la normal.am gasit intrerupta rezistenta r178 de 27k,care este smd si nu a fost bagata in seama,din pinul 34 al tda9345.tensiunea finalilor video imi pare un pic cam mare-200 de volti,dar la asta o sa lucrez mai tarziu.multumesc tuturor pentru ajutor.
Re: defect tv arctic 20 cb 0,sasiu beko e1
Scris: Mar Iul 10, 2012 4:06 pm
de nicu
la prima vedere parea ca imi lipseste culoarea verde,dar refacand toate lipiturile pe placa tk,imaginea si-a revenit.
