Convertor Dc-Dc auto pentru laptop

[Meşteru]

Aici vor fi discutate convertoarele Dc-DC pentru a alimenta laptopurile.
Eu am realizat astăzi un astfel de convertor, schema de bază(găsită pe google) am modificat-o puţin. Consumul în gol este de 13.7mA. Regimul termic e foarte bun. Randamentul e undeva la 87%, mă uimeşte (dacă mai stau de el îl mai îmbunătăţesc).
Imagini:

image hosting


hosting images

picture hosting

image upload

Tensiunea de ieşire e de 18.92V, dar se poate modifica recalculând divizorul.

Bobina mea are exact 56uH. Cealaltă are undeva la 120uH.

[PETRE]

Din pacate imaginile nu pot fi vazute in detaliu daca nu ai cont la postimage.org
Acestea pot fi puse si aici dar sa aiba max. 1024x768px pentru a nu ocupa foarte mult spatiu. Un program de modificat usor dimensiuni imagini este Easy Thumbnails
Daca se poate mai multe detalii despre constructia inductantelor.

[Meşteru]

Din pacate imaginile nu pot fi vazute in detaliu daca nu ai cont la postimage.org
Acestea pot fi puse si aici dar sa aiba max. 1024x768px pentru a nu ocupa foarte mult spatiu. Un program de modificat usor dimensiuni imagini este Easy Thumbnails
Daca se poate mai multe detalii despre constructia inductantelor.

Folosesc postimage.org aici nu mă lasă să pun imagine la o rezoluţie mai mare de 640x320.
Inductanţele le-am făcut cu LC-metrul, am bobinat un anumit număr de spire şi am măsurat, Inductanţa L de 56uH are 27 de spire cu un conductor de 1.5mm pe un tor(galben) cu diamentrul extern de 20mm.
Cea de rezonanţă din drenă mosfetului e de 30uH(după mai multe experimente cu această inductanţă consumul în gol al montajului este de 13mA), făra acea inductanţă consumul în gol creşte e undeva la aproape 100mA.

[PETRE]

Am modificat, acum merge 1024x768px.
Pune doar schema pentru ca asa cum este sus nu se intelege mai nimic.

[Meşteru]

Ca să nu modific mai sus, postez aici schema.(Tot se vede aiurea dar se înţelege, cine o doreşte o pot redesena din nou) Iniţial am încercat să o ataşez în format pdf dar nu suportă platforma forumului acest format. Acum nu mai am acel pdf cu schema, decât aceste print-uri(a plecat hardul).

[PETRE]

Am sters si am revenit la setarile initiale 680x480 deoarece mutileaza forumul . cand doresti sa pui un pdf, pune-l intr-o arhiva winrar si merge. Sau poti sa faci un Print Screen si-l pui ca imagine pentru ca merge.

[winterartic]

Am nevoie sa alimentez un laptop (Asus eeePc) de la bricheta masinii (alimentatorul original al laptopuui are iesire de 12V 3 A). Am verificat si dupa cum banuiam cu un cablu direct de la bricheta nu functioneaza decat atunci cand am motorul oprit (12V la bricheta) si nu mai functioneaza cand pornesc motorul (14,5 V, laptopul intra in protectie). Drept urmare am contruit un montaj DC/DC simplu cu parametri relativ modesti (nici nu imi trebuie mai mult) si asa imi functioneaza doar ca in circa 10 minute se incinge foarte tare. Componenetele in principu ar trebui sa reziste la disiparea termica care apare pa tensiunile si curentii care strabat elementele de circuit (Q1 2N3055 care suport 15A, dioda Zener e de 6W). Are cineva alta solutie? In comert nu am gasit alimentatoare (fie si cu iesiri multiple, desi nu le agreez) care sa se alimenteze de la 12/14,5 V cc si sa aiba o iesire de 12V 3A? Atasez si schema montajului poate ceva mi-a scapat desi simulatorul "zice" ca ar trebui functioneaza fara probleme (inclusiv disiparea termica).

[quinn]

Mestere,te rog vino cu mai multe detalii despre acest convertor
-ce curent max ati obtinut?
-randament
-protectie la suprasarcina are?
Am vazut o schema asemanatoare dar fara bipolarii care ataca grila mosfetului
,fara ei nu se obtine curentul maxim?

O schema mai lizibila ar fi buna.
Mersi!

[quinn]


Pentru winterartic: construieste schema de sus

pt bobina folosesti torul de la iesirea unei surse pc

deasemedea dioda shotky poate fi una dubla tot de la o sursa pc

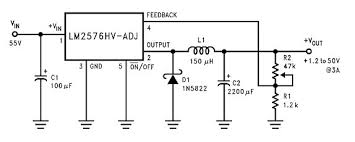

integratul il gasesti aici:
http://www.mivarom.ro/catalog/product_i ... adj-p-5281
