Indesit WIDL 1265 (126S)

S-a stricat masina de spalat? Mai ia-ti o nevasta!
zmihaiz
Utilizator nou
Mesaje: 28
Membru din: Vin Mar 14, 2014 9:28 am

Indesit WIDL 1265 (126S)

Mesaj necitit de zmihaiz »

Buna seara,

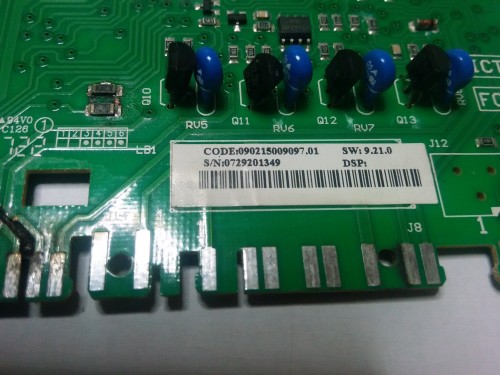

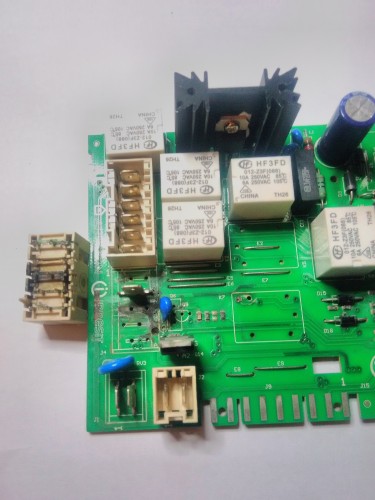

am gasit pe placa electronica Q9 si doua rezistente smd arse daca ma puteti ajuta la identificarea lor, atasezi cateva poze in link-ul de ma jos.
va multumesc.
Fişiere ataşate
zmihaiz
Utilizator nou
Mesaje: 28
Membru din: Vin Mar 14, 2014 9:28 am

Re: Indesit WIDL 1265 (126S)

Mesaj necitit de zmihaiz »

Am rezolvat problema Q9 este triac ZO607, cele doua smd-uri 5.6k
zmihaiz
Utilizator nou
Mesaje: 28
Membru din: Vin Mar 14, 2014 9:28 am

Indesit WIDL 126S

Mesaj necitit de zmihaiz »

dupa inlocuirea componentelor defecte masina ia apa dar nu porneste ledul ros lacat si cel verde de la turatie(600-1000) clipesc intrmitent, stiti ce cod e.
va multumesc.
Avatar utilizator
nicumicu
Electronist avansat
Mesaje: 438
Membru din: Mar Iun 12, 2012 10:41 am
Localitate: Bacau
Contact:

Re: Indesit WIDL 1265 (126S)

Mesaj necitit de nicumicu »

Salut ,ai refacut cablajul de sub mufa ,linga triac ?Rezistentele de 5,6Kohm sunt conectate in paralel ,mai este o rezistenta de 1Kohm in acel circuit + altele , verifica tot circiutul +traseele de cablaj . Q9 este triac ZO607 dar putea sa fii fost un alt triac cu alta ordine a picioruselor ,asa ca verifica daca-i montat bine. Codurile le gasesti in atasament :
Fişiere ataşate
indesit_widl126ex.pdf
(3.24 MiB) Descărcat de 332 ori
zmihaiz
Utilizator nou
Mesaje: 28
Membru din: Vin Mar 14, 2014 9:28 am

Re: Indesit WIDL 1265 (126S)

Mesaj necitit de zmihaiz »

Multumesc pentru coduri si sfaturi, erau ase si cele doua rezistente in paralel de 2.2k,am verificat pe cablaj la Q9 grila e in mijloc cum e si la ZO607 si MAC97,ledul care clipeste ese ledul4 deci cod F01-triac motor s-au F17 inchizator usa, triacul este bun o sa inlocuiesc si inchizatorul dar daca ea apa cred ca e bun,va rog sa-mi spuneti daca am stabilit bine codul de avarie.
cu stima.
Avatar utilizator
nicumicu
Electronist avansat
Mesaje: 438
Membru din: Mar Iun 12, 2012 10:41 am
Localitate: Bacau
Contact:

Re: Indesit WIDL 1265 (126S)

Mesaj necitit de nicumicu »

Ai stabilit bine codurile.
Verifica conexiunile la motor (+traseul cablelor ), calitatea conexiunilor, periile(carbunii ), curatat colectorul si masoara cu ohmmetrul infasurarile pe motor si apoi pe conectorul placii.
La Q9 grila e in mijloc la ZO607 si la MAC97 numai ca lateralele sunt schimbate.
