TV Sanyo sasiu EB7B, S2055N strapuns

[Daniel001]

Buna seara,
TV Sanyo sasiu EB7B defect in BH, S2055N cu joctiunea C-E strapunsa, tensiunile
in sursa de comutatie sunt:
pe R637 -->15V (25V dupa schema)
pe C Q651 --> 21V (24V dupa schema)
pe catod D642 --> 80V (150V dupa schema)
pe C Q661 --> 9V (12V dupa schema)
Am folosit ca sarcina un bec de 220V/60W, R435 deconectata.
Am verficat circuitul de deflexie orizontala (vreo intrerupere), circuitul de comanda
(H-OUT) etaj driver pana in baza lui Q431 si inclusiv Q431, pare sa fie ok.
Ce ma sfatuiti ?
Atasez mai jos sevice manual.

[PETRE]

Ai cam 300v pe C607? (imediat dupa puntea redresoare). Verifica sau mai bine ar trebui inlocuit Q611, verifica prima data vizual (sa nu fie umflati) electroliticii din secundar sursa.
Atentie si la C437 (etajul prefinal linii) acesta ar fi putut cauza arderea finalului linii.

[Daniel001]

Multumesc @ADMIN, am sa verific si vin cu rezultatele.

[Daniel001]

S2055N se poate strapunge si din cauza unei intreruperi in circuitul bobinei de deflexie pe orizontala ? Celelalte componente par a fi bune, dar C437 se afla in circuitul de de filtraj +150V legat la pin 2 traf linii, am verificat celelalte condensatoare din circuitul prefinal linii (C431 smd, C432 si C433 ceramice), lipituri reci nu am gasit, Q611 pnp este bun. Becul de 220V/60W palpaie accentuat, adica
aproape se stinge, stiam ca ele se aprind cu o intensitate luminoasa redusa dar constanta, tensiunile pe iesire chopper sunt cele de sus dar stabile, tensiunea de 80V variaza intre 78V - 84V. Mai fac sapaturi in BH si sursa, ori ce idee este bine venita.

[PETRE]

Prima data rezolva sursa, fara final linii si cu bec in locul lui. Nu ai spus cat ai pe C607.

[Daniel001]

Da, imediat.

[Daniel001]

Pe C607 am 304V, condensatori electrolitici deformati (umflati) nu sunt.

[PETRE]

Scoate din circuit R435 (pin 2 trafo linii) si pune becul la bornele lui C642 (bara 150v.)

[Daniel001]

Pai asa a fost conectat la bornele lui C642 si R435 scos, incepusem sa decuplez pe rand barele de +25V, +12V etc.

[Daniel001]

Nu am gasit nici o suprasarcina sau scurtcircuit pe barele de +24V, +25V, +12V, +5V, am montat un tranzistor nou BU2508DF, l-am pornit din intrerupatorul de retea, s-a aprins led-ul de standby, tensiunea in +B 134V, l-am pornit din telecomanda, tensiunea in +B s-a ridicat la 150V dupa 2 secunde sursa a intrat in protectie, tensiunea in +B 8V, am verificat tranzistorul final BH si desigur strapuns in C-E.
Placuta video de pe tubul cinescop a fost scoasa si deasemenea si pipa de FIT pe perioada testului, deci este exclus ca TK sa fie defect. C422, C423,C424 au fost verificate si sunt bune (au fost puse pe un capacimetru si corespund valorile). Ce anume poate provoca un astfel de defect ?

[PETRE]

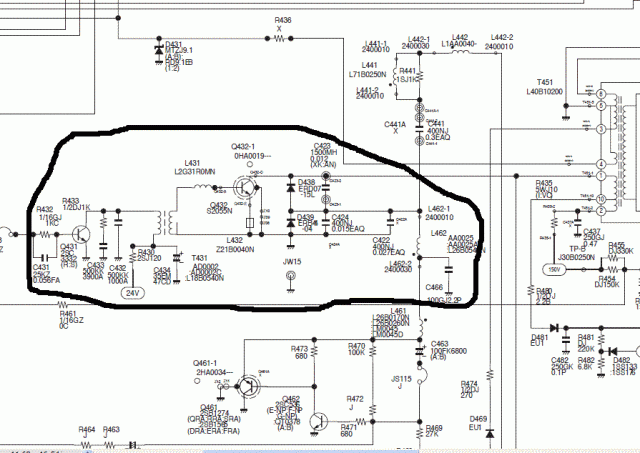

Verifica tot in zona incercuita din schema, prefinalul linii ar fi bine de inlocuit. Daca nu gasesti nimic posibil sa-ti trebuiasca un traf linii.

[Daniel001]

Multumesc @ADMIN, ce traf de linii ar fi pentru acest sasiu ? L-am indentificat este L40B10200, multumesc inca o data.

[PETRE]

Este foarte scump...se gaseste aici: http://electronicservice.shopmania.biz/ ... nyo-314462
La banii astia trebuie sa fi sigur 100% ca este din el, ceea ce eu nu am cum sa-ti spun. Verifica atent ce ti-am spus mai sus si verifica deasemeni sa nu ai vreun scurt pe celelalte tensiuni ce le produce traful.

[Daniel001]

Asa este, de fapt orice cheltuiala inutila nu este de dorit.
